Wie tauscht man die Platine (PCB) eines dogpacer Hundelaufbandes?

ACHTUNG:

Das Laufband muss unbedingt vom Strom abgezogen werden!

Benötigtes Werkzeug: Ein Kreuzschlitz - Schraubendreher.

Erster Schritt:

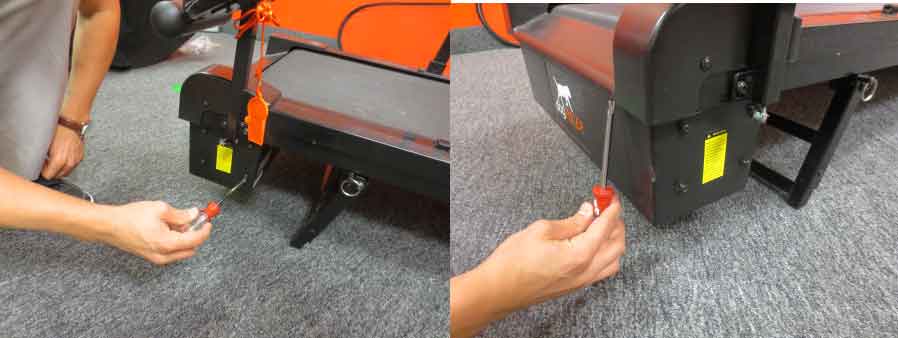

Bitte entfernen Sie die untere Motorabdeckung. Hierzu entfernen Sie bitte alle Schrauben (11 Stück) an der Motorabdeckung. Danach können Sie die Plastikabdeckung abnehmen.

Zweiter Schritt:

Entfernen Sie die obere Motorabdeckung. Insgesamt 4 Schrauben, 2 auf jeder Seite lösen und die Plastikabdeckung abnehmen.

Dritter Schritt:

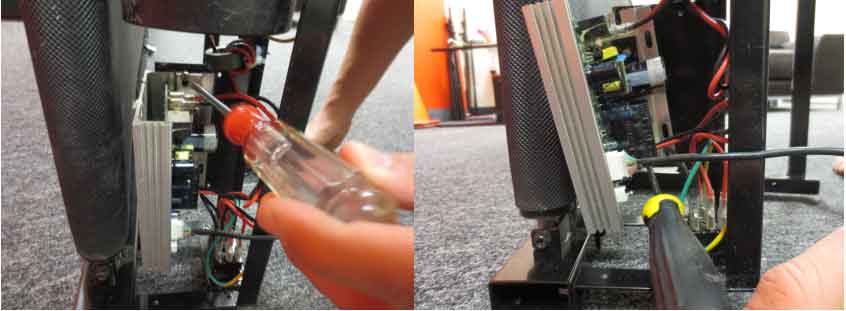

Legen Sie das Laufband auf die Seite, somit kommen Sie leichter an die Platine. Lösen Sie die beiden Schrauben oben und unten an der Platine, die die Platine am Gehäuse befestigen.

Vierter Schritt:

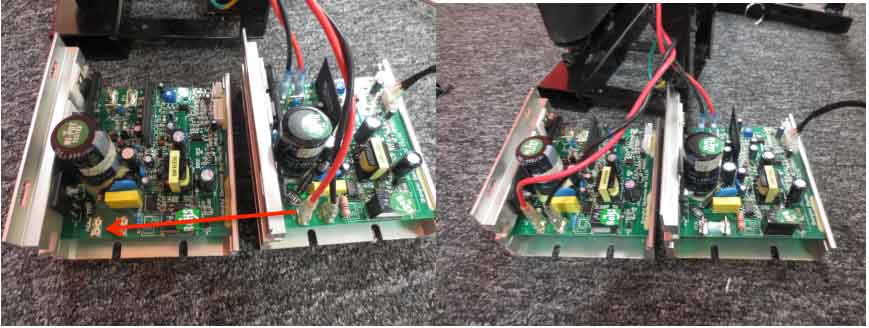

Nachdem Sie nun die Platine aus dem Gehäuse nehmen können, legen Sie die neue Platine neben die alte. Tauschen Sie nun die 4 Kabel (2 rote und 2 schwarze) von der alten Platine auf die neue. Setzen Sie ebenfalls das Computerkabel um.

Fünfter Schritt:

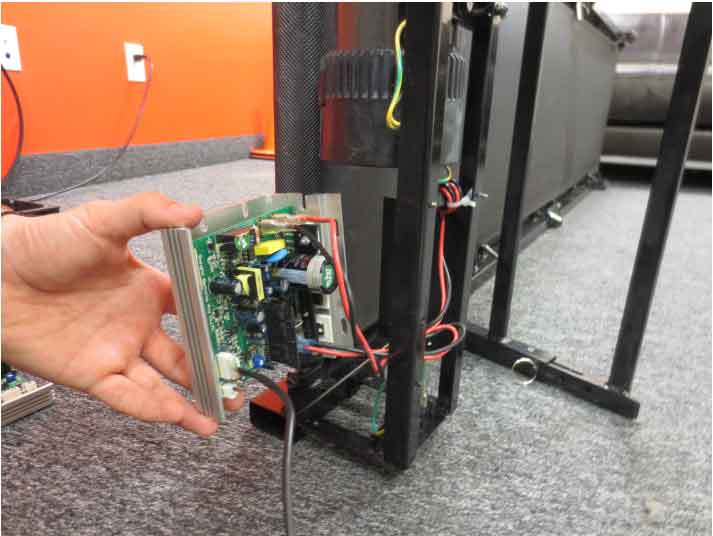

Nun setzen Sie die neue PCB wieder in das Laufband, schrauben die Verbindung wieder an und stellen das Laufband auf. Bitte schalten Sie es nun wieder ein, um es zu testen. Arbeitet es einwandfrei, können alle Plastikabdeckungen ebenfalls wieder montiert werden.
